Fachwissen hydraulischer Abgleich

Auslegungsproportionalbereich xp

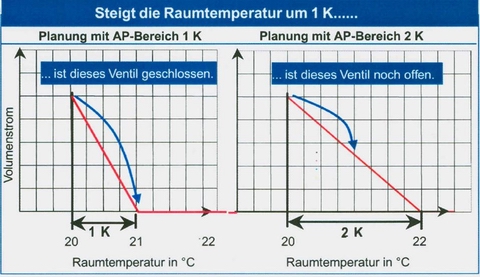

Der Auslegungsproportionalbereich (AP-Bereich) ist mit der Hysterese der wichtigste Parameter für die Güte der Regelung. Zunächst noch mal ein Bild zum Verständnis. Da die Herleitung etwas komplex ist, schauen Sie bitte beim "Kv-Wert" die Details nach.


Wichtig sind 2 Aussagen für die Auslegung einer Armatur:

  • Der AP-Bereich ist ein Auslegungsparameter und KEINE Produkteigenschaft.
  • Die Berechnungsdaten müssen über die Standardschnittstelle VDI 3805 (oder allen notwendigen Kennwerten in spezifischen Datenbanken) bereitgestellt werden.

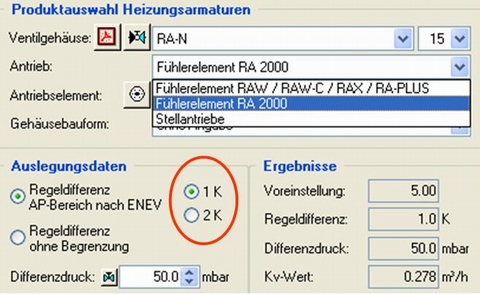

Beispielhaft zeigt der Bildschirmauszug von DanBasic, dass Sie nur die Rahmenbedingungen definieren, auf deren Grundlagen die Auslegung durchgeführt wird.



Sie wählen ein Ventilgehäuse, die Bauform, den passenden Antrieb und die Regeldifferenz. Mit der Vorgabe des gewünschten Differenzdrucks erhalten Sie die gesuchte Voreinstellung. Achten Sie bitte darauf, das alle Ventiltypen (auch Einbauventile!) und Antriebe über die VDI 3805-Schnittstelle verfügbar sind. Sonst ist eine exakte Auslegung nicht möglich.

Unbedingt beachten: Der AP-Bereich von 1K ist Bestandteil der Referenz(heizungs)anlage der EnEV 2009.
