Hydraulischer Abgleich - Berechnungswerkzeuge

Berechnungsbeispiel

Damit Sie sehen, wie einfach es geht, ein Berechnungsbeispiel:

Gegeben: DIN Heizkörper, Bautiefe 160 mm, Baulänge 1100 mm
Gesucht: Voreinstellung am Ventil Typ RA-N / RAV - Combi (Bild)

Voreinstellung am Thermostatventil
Stellen Sie die (2) Baulänge 1100 mm unter die (2) Tiefe 160 mm des (3) DIN Heizkörpers.
Auf der Pfeilmarke finde Sie die Auslegungsergebnisse

  • (4) Heizkörperleistung (70/55/20): ca. 1.4 kW
  • (5) Heizkörpermassenstrom: ca. 80 l/h
  • (6) Einstellung RA-N / RAV - Combi: 6


Bild 01

Tipp: Volumenströme anderer Bauhöhen lassen sich näherungsweise berechnen

Radiator

  • Bauhöhe 450 mm: Volumenstrom laut Zeile (5) mit Faktor 0,75 multiplizieren
  • Bauhöhe 1000 mm: Volumenstrom laut Zeile (5) mit Faktor 1,6 multiplizieren

Flachheizkörper

  • Bauhöhe 500 mm: Volumenstrom laut Zeile (5) mit Faktor 0,87 multiplizieren
  • Bauhöhe 900 mm: Volumenstrom laut Zeile (5) mit Faktor 1,35 multiplizieren






 Förderhöhe der Pumpe
Stellen Sie unter (8) die Länge des Stranges bis zum entferntesten Heizkörper/Thermostatventil ein.
Annahme: 15m. Unter (9) erhalten Sie die benötigte Förderhöhe der Pumpe: 1, 45 m

Bild 02

Ermittlung der Nennweite der Strangarmaturen
ASV-PV (automatischer Strangdifferenzdruckregler) + ASV-M (manuelles Strangregulierventil)

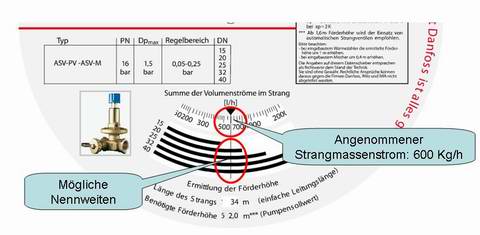

Zur Kontrolle der erforderlichen Nennweite der Strangarmatur werden die einzelnen Volumenströme der Heizkörper addiert.

Bild 03

Für einen Volumenstrom von 600 kg/h sind die Nennweiten 20, 25, 32 und 40 einsetzbar. Verwenden Sie nach Möglichkeit eine Armatur im mittleren Einsatzbereich.
