Kurzanleitung
Schnellauslegung
Fußbodenheizung im Bestand
Bitte für Dezimalzahlen ein "," benutzen.
Vorgaben
Zuschlag Bad (Nein)
Zuschlag Bad (Ja)
Einheit
Baujahr
freie Auswahl
bis 1977
1978-83
1984-94
1995-2002
2002-2009
ab 2009
Watt/m²
Verlegeabstand
freie Auswahl
10 cm
15 cm
20 cm
Meter/m²
Spreizung (K)
Kelvin
Druckverlust Heizkreis pro Meter (mbar)
Infobox
Durchflussgrenzwerte bei
Dp = 1,5 (2,0) mbar/m:
DN 16x2: max. 2,3 (2,7) l/min
DN 17x2: max. 2,8 (3,3) l/min
DN 20x2: max. 4,2 (5,0) l/min

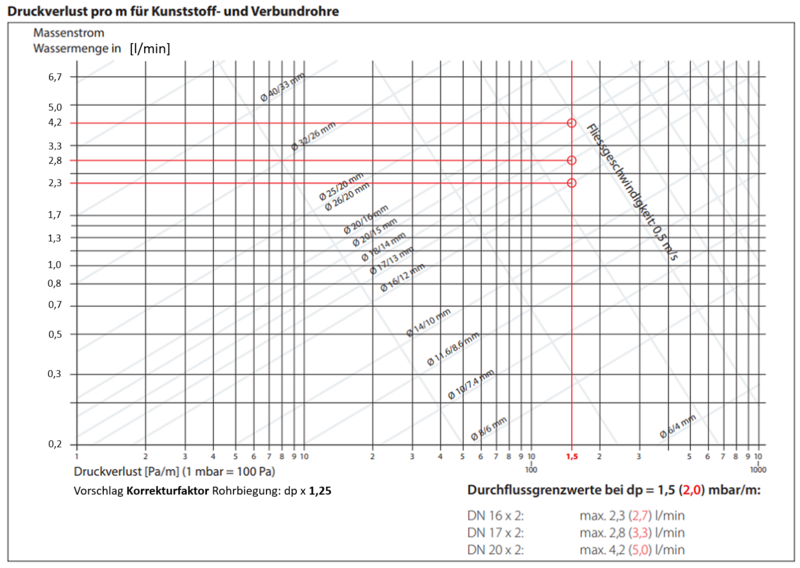

Diagramm
mbar/m
Bitte für Dezimalzahlen ein "," benutzen.
Berechnung
Raumbezeichnung
Heizkreis Nr.
Heizkreis (m²)
Zuschlag Bad / Randzone
Wassermenge (l/min)
Länge Kreis (m)
Druckverlust dp (mbar)
Nein
Ja
-
-
-
Ergebnisse
Kommentar
Gesamtmassenstrom am Verteiler (l/h):
-
Summe Volumenströme aller Heizkreise in l/h
Differenzdruck am Verteiler (mbar):
-
Differenzdruck ungünstigster Heizkreis
Druckverlust Differenzdruckregler (mbar):
Optionaler Differenzdruckregler am Verteiler
Druckverlust Verbraucher (mbar):
Optionaler Verbraucher (z.B. Wärmemengenzähler)
Entfernung Pumpe - Verteiler (m):
Einfache Entfernung Pumpe zum am weitesten entfernten Heizkreisverteiler
Förderhöhe der Pumpe (mbar):
-
Mindestförderhöhe der Heizungsumwälzpumpe
Vorlauftemperatur:
Näherungsverfahren in Anlehnung an die DIN 1264 Typ A
inkl. Berücksichtigung des Wärmeverlustes nach unten.
-
(Bodenbelag: Stein / Parkett / Laminat / Teppich)
Vorschlag Basisregelung mit Danfoss ICON 24V - Änderungen optional möglich!
Komponenten
Stückzahl
Artikelnummer
Option
Danfoss Icon Haupregler 24V, OTA
1
088U1141
088U1142 (ab 11 bis 15 Heizkreise)
Danfoss Raumthermostate
1
088U1050
088U1055 (Aufputz)
Danfoss Stellantrieb Thermot
1
088H3216
Alternativ:
Danfoss Icon Funkmodul
1
088U1103
Danfoss Icon Funkraumthermostat
1
088U1081
Optional
Danfoss Icon APP Modul
1
088U1101
Danfoss ZigBee Funkmodul
1
088U1130
Version 1.5 (Stand 04/22)
Ergebnisse sind durch den Fachmann zu überprüfen
Weitere Informationen zum Thema:
Fußbodenheizung im Bestand
|
Danfoss Icon
